Productdetails:
|
| Kleur: | Rood voor binnenste plastic pijp | productnaam: | Met de binnenste roestvrijstalen ring Kunststof-staal composiet paneel voor warm water |
|---|---|---|---|
| Materiaal: | staal en maagd PEX | Gebruik: | watervoorziening pijpleidingsysteem: |
| Toekomst: | Binnen Innerlijke roestvrijstalen ring: | Structuur: | De binnenste roestvrijstalen ring + 100% Virgin PEX + thermisch verzinkte stalen buis. |
| Maat: | DN25-DN400 | ||
| Markeren: | 200 mm versterkte kunststof buizen,versterkte kunststof buizen 6 mm,6000 mm versterkte kunststof buizen |
||
Kwaliteit: warm water

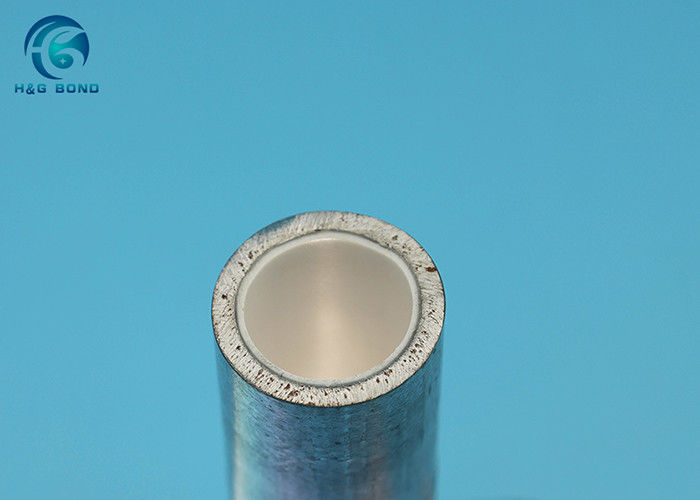

Product: met de binnenste roestvrijstalen ring kunststof-staal composiet paneel voor warm water
Fysieke eigenschappen
| Binnenste diameter | Externe diameter | Stalen buis dikte | Dikte kunststof buis | Pijp lengte | |
| mm | in | mm | mm | mm | mm |
| 15 | 1/2 | 21.3 | 2.8 | 1,5 ± 0,2 | 6000 |
| 20 | 3/4 | 26.9 | 2.8 | 1,5 ± 0,2 | 6000 |
| 25 | 1 | 33.7 | 3.2 | 1,5 ± 0,2 | 6000 |
| 32 | 11/4 | 42.4 | 3.5 | 1,5 ± 0,2 | 6000 |
| 40 | 11/2 | 48.3 | 3.5 | 1,5 ± 0,2 | 6000 |
| 50 | 2 | 60.3 | 3.8 | 1,5 ± 0,2 | 6000 |
| 65 | 21/2 | 76.1 | 4.0 | 1,5 ± 0,2 | 6000 |
| 80 | 3 | 88,9 | 4.0 | 2,0 ± 0,2 | 6000 |
| 100 | 4 | 114.3 | 4.0 | 2,0 ± 0,2 | 6000 |
| 125 | 5 | 139,7 | 4.0 | 2,0 ± 0,2 | 6000 |
| 150 | 6 | 165.1 | 4.5 | 2,0 ± 0,2 | 6000 |
| 200 | 8 | 219,0 | 6 | 2,5(0,-0,5) | 6000 |
| 250 | 10 | 273.1 | 7.0 | 3,0 ± 0,5 | 6000 |
| 300 | 12 | 323,9 | 8.0 | 3,0 ± 0,5 | 6000 |
| 350 | 14 | 377 | 8.0 | 3,0 ± 0,5 | 6000 |
| 400 | 16 | 426 | 8.0 | 3,0 ± 0,5 | 6000 |
Beschrijvingen
Met de binnenste roestvrijstalen ring is het kunststof-stalen composietpaneel een combinatie met PEX-buis en thermisch verzinkte stalen buis en de binnenste roestvrijstalen ring.Het wordt gebruikt door constante druk en composiettechnologie op hoge temperatuur, zorgt ervoor dat de binnenste plastic buis in goede staat is en de stalen buis goed hecht, zonder dat lijm barst en krimpt.De thermisch verzinkte stalen buis maakt gebruik van de internationaal toonaangevende hoogfrequente nieuwe lastechnologie en is gegalvaniseerd met hoogwaardige 0 pure zinkplating.De kunststof buis wordt gebruikt door hoogwaardig en 100% nieuw PE, dat voldoet aan de normen vanvoedsel hygiëneen drinkwater. De smeltlijmharsen zijn van goede kwaliteit, hoge zuiverheid met uitstekende hechtsterkte, zorgen voor de hechtsterkte tussen de stalen buis en de kunststof buis.De kunststof-stalen composiet pijpkop is bevestigd aan de binnenste 304 roestvrijstalen ring, wat nationale patentproducten zijn.De binnenste roestvrijstalen ring lost perfect de gescheiden problemen op tussen de plastic buis en de stalen buis, waarvoor de uitzetting en samentrekking plaatsvindt, of het stroomwater dat de buiskop langdurig beïnvloedt.De revolutionaire technologie kan de waterkwaliteit goed beschermen, verlengt ondertussen de levensduur van de pijp enorm en maakt prijsconcurrentie.De grote pijpen van DN-200 tot DN400 worden gebruikt door dezelfde technologie als kleine pijpen, wat moeilijk te bereiken is door de meeste andere bedrijven.
Sollicitatie
Waterleidingsysteem voor huishoudelijk water, drinkwater en projecten, andere relevante gebieden.
Groeven Standaard Diepte Breedte en Tolerantie
| Pijp diameter | Sloot Diepte | Geul Breedte | Gemeenschappelijk verschil |
| 60~150 | 1,9 mm~2,3 mm | 9 mm ~ 9,5 mm | ±1mm |
| 200~250 | 2,4 mm ~ 2,7 mm | 11,4 mm~12,4 mm | ±1mm |
| 300 | 2,6 mm ~ 3,0 mm | 11,4 mm~12,4 mm | ±1mm |
productie verwerking:
Inspectie van de thermisch verzinkte stalen buis - polijsten van de binnenkant van de buis - steek de PE / PEX-buis in - Hoge druk en hoge temperatuur en verwarming om de stalen buis en PEX-buis samen te stellen - koeling - buiskop bevestigen - de binnenste roestvrij staal bevestigd ring - Woorden schrijven - deksel vast - verpakking - opbergen.
Installatie- en verbindingsmethode
1. Groefverbinding
a.Selecteer een gegroefde fitting die voldoet aan de norm;
b.De werkdruk van de gegroefde pijpverbinding moet overeenkomen met de werkdruk van de pijpleiding;
c.Selecteer de rubberen afdichtring van de composiet drinkwaterstandaard en de warmwaterleiding gebruikt de temperatuurbestendige rubberen afdichtring.
2. Draadverbinding
a.Kies de schroefdraadfitting die aan de eisen voldoet;
b.De met kunststof beklede leiding mag niet rechtstreeks met de klep worden verbonden en er moet een speciale overgangspijpverbinding worden gebruikt met binnen- en buitenschroefdraad van messing bekleed met kunststof;
c.De met kunststof beklede buis mag niet rechtstreeks worden aangesloten op de watertoevoertuit en er moet een speciale koperen binnendraadpijpverbinding worden gebruikt;
d.Bij het verbinden van met kunststof beklede leidingen met koperen leidingen en kunststof leidingen moeten speciale overgangsmoffen worden gebruikt;
3. Flensverbinding
a.Wanneer de werkdruk van het pijpleidingsysteem groter is dan 1,0 MPa en kleiner dan 2,5 MPa, kan een flensverbinding worden gebruikt;
b.Het drukniveau van de flens komt overeen met de werkdruk van de pijpleiding;
c.Voor flenspakkingen worden rubberen pakkingen gebruikt.Wanneer pakkingen met een grote diameter moeten worden gesplitst, moeten ze schuine overlappende verbindingen gebruiken en geen platte verbindingen.
