|
Productdetails:
|
| Productnaam: | lijm korrels | Materiaal: | Maleïnezuuranhydride en vinylacetaat gefunctionaliseerd polyethyleenmengsel. |
|---|---|---|---|
| Kleur: | Transparant | Gebruik: | Blaas in zelfklevende film/Gebruikt als thermische lamineerfilm |
| Toekomst: | hoge adhesie en middentemperatuur | Vorm geven aan: | Korrel |
| Inpakken: | 25 kg/zak | Smeltpunt: | 110℃ |
| Markeren: | Uitstekende afpelsterkte Hot Melt Adhesive Resin,Hot Melt Adhesive Resin Transparante,hoge hechting hotmelt epoxy |
||
Kwaliteit: VF990
Product: zelfklevende filmharsen voor aluminium-kunststof composiet paneel
Beschrijvingen
Kleefkorrel is gefunctionaliseerd polymeer, dat plastic en metaal kan binden.Die polymeermaterialen kunnen stevig aan andere materialen worden gehecht, terwijl enkele uitstekende polymeermaterialen behouden blijven door enkele speciale polaire functiegroepen toe te voegen die het een sterke hechting geven en toch goede eigenschappen behouden.
VF990Hechthars is een polyethyleenmengsel met maleïnezuuranhydridefunctionaliteit, speciaal ontworpen om een film te vormen met een uitstekende bewijsbaarheid en kleefkracht op zowel metalen als polyolefinen, die met succes kan worden aangebracht op verschillende aluminium kunststofpanelen.Ze zijn verkrijgbaar in korrelvorm voor gebruik in conventionele extrusie- en co-extrusieapparatuur.
Chemische structuur
Samenstelling: Maleïnezuuranhydride en vinylacetaat gefunctionaliseerd polyethyleenmengsel.
Sollicitatie

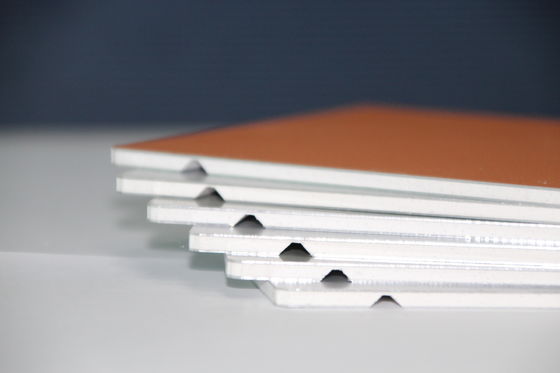

VF990-kleefhars wordt veel gebruikt als bindmiddel voor kleeffilms voor aluminium composietpanelen, FRACP, metalen composietpanelen voor binnen- en buitendecoratie.
Voordelen
1.Premium sterke hechting en lijmduurzaamheid tussen aluminium en kunststoffen wanneer omgezet in filmvorm.
2. Gemakkelijk om film te blazen, de dikte kan worden geblazen tot 40 micron en meer.
3. Uitstekende verwerkingseigenschappen die geschikt zijn voor co-extrusietechnologie, bieden een hoogwaardige, lichtgewicht en mooie gevelbekledingsoplossing voor moderne architectuur.
4.Excellent weerstand tegen zuur, alkali, zoute atmosfeer en andere chemische materialen.
Fysieke eigenschappen
| Test methode | Eenheid | VF990 | |
| Uiterlijk | Visuele methode | Pellets | |
| Dikte | ISO-1183 | gram/cm3 | 0,93 |
| MFI |
ASTM D-1238 190 ℃/2,16 kg |
g/10 min | 2.5 |
| Verlenging bij pauze | ASTM D-638 | % | >650 |
| Treksterkte | ASTM D-638 | MPa | 7.6 |
| Treksterkte | ASTM D-638 | MPa | 14 |
| Shore-hardheid | ASTM D2240 | Kust D | 46 |
| Smeltpunt | DSC | ℃ | 110 |
| Vicat verwekingspunt | ASTM D-1525 | ℃ | 85 |
Opmerking: Dit zijn slechts typische eigenschappen en mogen niet worden beschouwd als verkoopspecificaties
Aanbevolen verwerkingstechnologie.
Streek 1 Temperatuur 135~145 ℃
Streek 2 Temperatuur 145~155 ℃
Streek 3 Temperatuur 155~165 ℃
Streek 4 Temperatuur 155~165 ℃
Matrijstemperatuur 165 ~ 175 ℃
Smelttemperatuur <230℃
Pakketten en opslag
Contactpersoon: Steven
Tel.: 008618857340399
Fax: 86--18857340399
